Top Labeller

Top Labeller - Basic

Specification

제품설명
1) 제품의 상부에 라벨을 부착 합니다.
2) 라벨 언 와인더 와 리 와인더 코어 슬리브에는 라벨 지관을 잡아주는 특별한 장치가 있습니다.

이 특별한 장치는 라벨의 많고 적음에 상관없이 항상 동일한 텐션을 유지 시켜 줍니다.

이 장치로 인하여 새로운 라벨 롤에서 부터 라벨이 모두 소진 될 때까지 항상 동일한 라벨 발행 정밀도를

유지 할 수 있도록 해줍니다.

3) Basic : 와언 인더 300mm 리 와인더 : 210mm / 라벨 피딩속도 : 4~ 25m/min /
라벨 발행 정밀도 : ± 0.4 / 스텝 모터 사용
HERMA 500 : 언와인더 400mm / 리와인더 290mm / 라벨 피딩 속도 : 3~501m/min ( 기본 사양)
각각 사용 하는 라벨길이, 생산 속에 따라서 언와인더 와 리와인더에는 서보 모터 방식으로 업그레이드가 가능합니다.

4) 생산 중에 속도가 가변 되는 컨베이어 사용 시 마스터 엔코더 적용 가능

옵션사양
* 투입부 연결 싸이드 벨트
* 배출부 연결 싸이드 벨트
* 라벨 부착 시 흔들림 방지용 싸이드 벨트

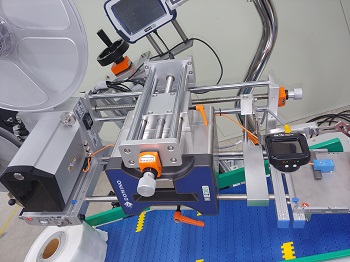

* 데이터 날인용 프린터 장치 ( 핫 프린터 , 열전사 프린터 , 카트리지 잉크젯 프린터 ,
레이저 프린터)
* 데이터 검사 장치 ( 인쇄 유무 검사 장치 , 인쇄 데이터 OCR 검사 비젼 카메라 시스템)
* 라벨 부착 유무 검사 후 리젝트 장치
* 대기 와인더 추가

제품사양

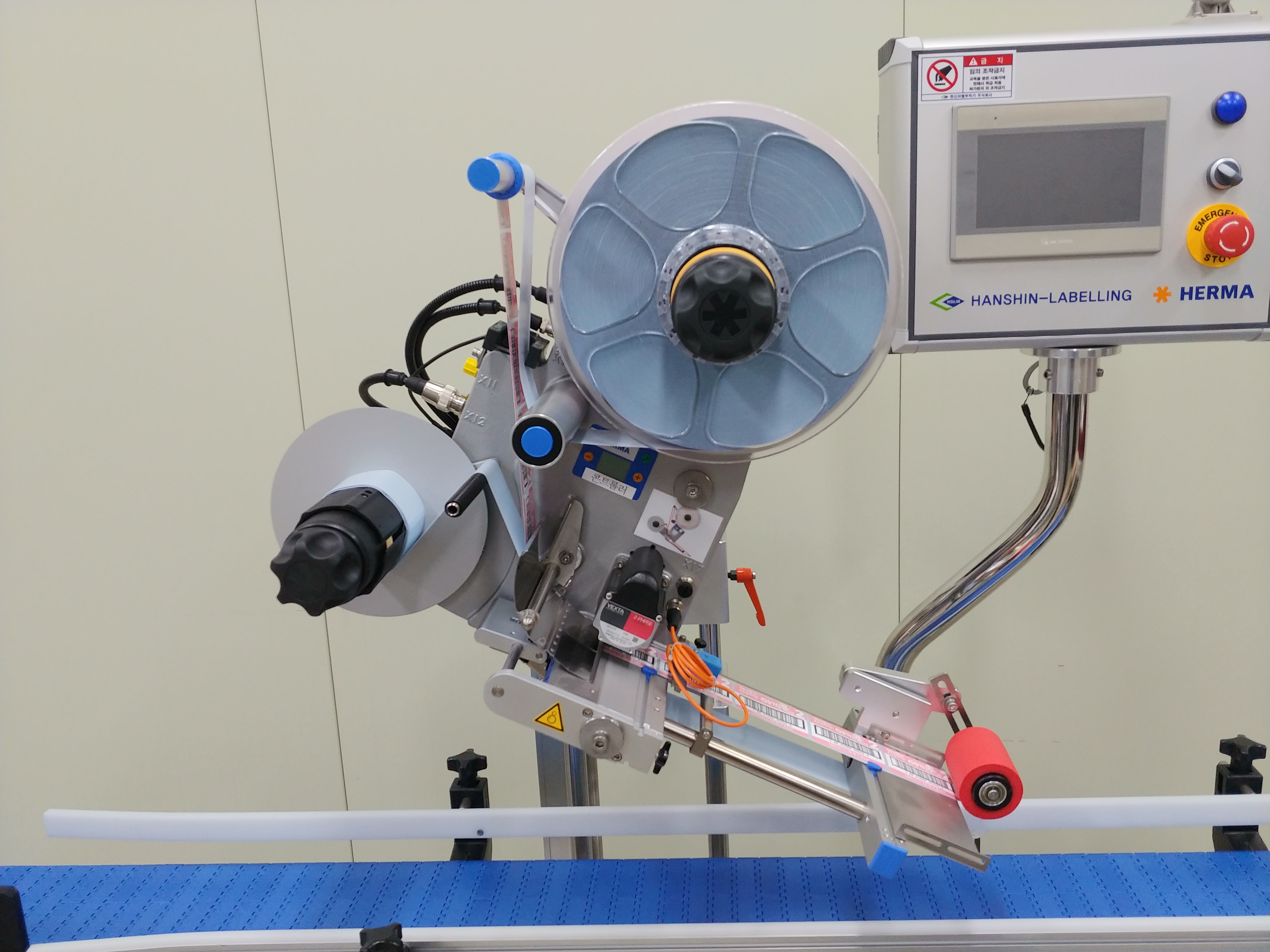

* Applicator: The outstanding HERMA Basic.
* Available in standard Conveyor lengths of: approx. 1600mm ~ 3200mm
* Conveyor standard widths : Individual - According to product)
* Individual dimensions and solutions on request

- Technical data of the Products Round/cylindrical / Box
- Product Size (Individual- According to product)
- Label size and Max. label width: 160 mm description
- Max. label length: 800mm / Outer wound preferred Standard reel Ø 400 mm * 1 Core Ø 76 mm +
- Labelling speed Product 100mm : 120 products/min. ( Basic Model )
- Max. power consumption 800 VA, depending on option device.

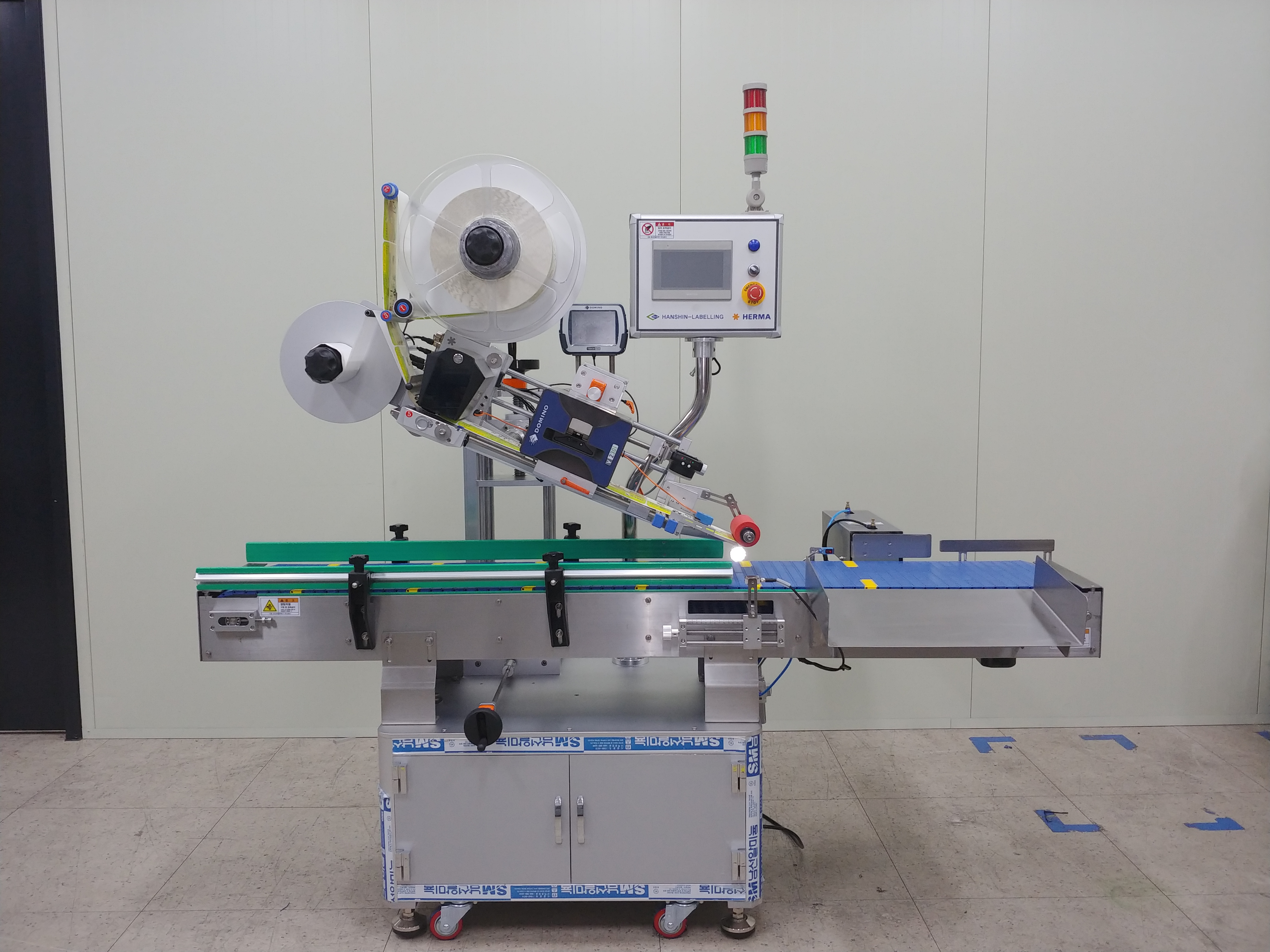

Product Image
